Štruktúra, princíp a sprievodca koncentrickým/excentrickým výberom PE excentrického reduktora

Pri spájaní dvoch rúrok rôznych priemerov sa stávajú nevyhnutné redukčné tvarovky. Tradičné koncentrické konštrukcie však majú pri manipulácii s určitými kvapalinami a prevádzkovými podmienkami svoje vlastné nevýhody. z tohto dôvodu PE excentrické redukcie , s ich jedinečným konštrukčným dizajnom a vynikajúcim výkonom sa stali profesionálnou voľbou na riešenie zložitých problémov s kvapalinami.

1. Čo je to PE excentrický reduktor?

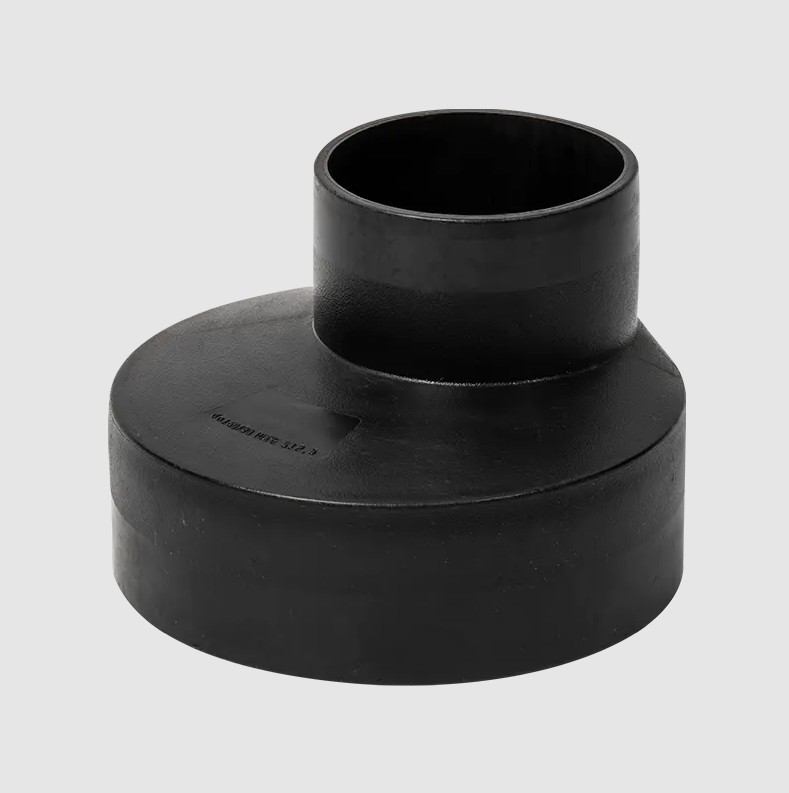

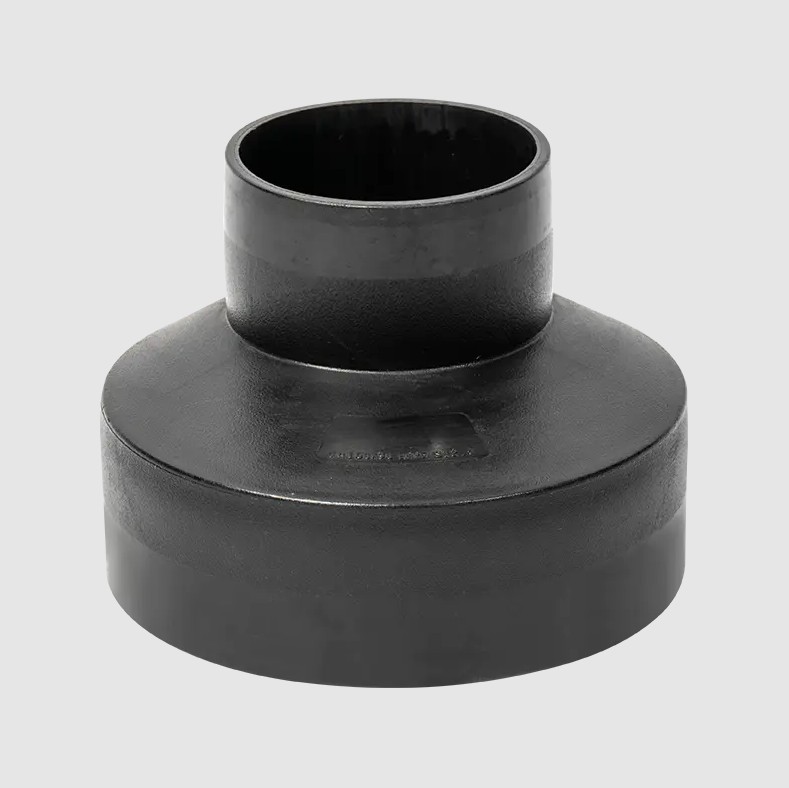

A PE excentrický reduktor je špecializovaná tvarovka používaná na dosiahnutie hladkého prechodu medzi priemermi rúr. Vyrobený z odolného polyetylénu (PE), ponúka vynikajúcu odolnosť proti korózii, vysokú pevnosť, ľahkú konštrukciu a vynikajúcu chemickú odolnosť, vďaka čomu je široko používaný v rôznych oblastiach vrátane ochrany vody, plynu a chemického inžinierstva.

Na rozdiel od bežných koncentrických reduktorov sú osy dvoch koncov a PE excentrický reduktor —väčší a menší priemer — sa nezhodujú, ale sú posunuté. Štrukturálne vykazuje asymetrický zúžený prechod, pričom jeden okraj zostáva rovný, zatiaľ čo druhý okraj sa zužuje. Práve tento jedinečný excentrický dizajn mu dáva kľúčovú výhodu pri kontrole tekutín.

2. Aký je princíp PE excentrickej redukcie?

Princíp fungovania PE excentrický reduktor je založená na optimalizácii dynamiky tekutín, aby sa eliminovali dve hlavné technické výzvy, ktoré môžu nastať pri zmenách priemeru v horizontálnych potrubiach: kavitácia a usadzovanie pevných látok.

V horizontálnych potrubiach majú tradičné koncentrické redukcie za následok štrukturálne diskontinuity v dráhe tekutiny v hornej alebo dolnej časti:

• Eliminácia rizika kavitácie (horizontálna inštalácia na plochú vrchnú časť): Pri doprave kvapalín, ak je rovná strana reduktora umiestnená v hornej časti potrubia (t. j. inštalácia s plochým vrchom), táto konštrukcia zabraňuje hromadeniu plynu v prechodovej zóne, kde sa zväčšuje priemer, čím sa bráni tvorbe vzduchových vreciek alebo kavitácii. Kavitácia je hlavnou príčinou kavitácie, vibrácií a poškodenia telies čerpadiel. Preto je inštalácia excentrických reduktorov na plochú hornú časť v sacom potrubí čerpadla kľúčová pre ochranu zariadenia.


• Zabránenie usadzovaniu pevných látok (horizontálna inštalácia s plochým dnom): Pri preprave tekutín obsahujúcich pevné častice (ako je kal, odpadová voda a rudný kal), ak je rovná strana reduktora umiestnená na dne potrubia (t. j. inštalácia s plochým dnom), zabezpečuje súvislé a hladké dno potrubia, čím sa eliminujú „mŕtve zóny“, kde sa tekutina spomaľuje alebo stagnuje. To účinne zabraňuje usadzovaniu, hromadeniu a aglomerácii pevných častíc pri zmene priemeru, čím sa zásadne znižuje riziko upchatia potrubia.



3. Kedy použiť PE excentrické redukcie?

Vďaka svojim jedinečným schopnostiam optimalizácie toku, PE excentrické redukcie sa primárne používajú v nasledujúcich kritických aplikáciách so špeciálnymi požiadavkami na prostredie tekutín:

• Ochrana prívodu čerpadla: Toto je najbežnejší scenár aplikácie. Aby sa zabezpečil hladký a bezbublinkový prietok kvapaliny do čerpadla, všetky redukcie pripojené k horizontálnemu vstupu čerpadla musia byť na plocho namontované PE excentrické redukcie.


• Obsahujúce pevné látky: V priemyselných odvetviach, ako je chemické spracovanie, baníctvo a čistenie odpadových vôd, musia potrubia prepravujúce veľké množstvo suspendovaných pevných látok, kalov alebo vysokoviskóznych médií využívať inštaláciu s plochým dnom, aby sa zabránilo usadzovaniu.


• Odvodnenie potrubia a gravitačný tok: Keď konštrukcia potrubia vyžaduje úplné odvodnenie média, alebo keď sa potrubie pri preprave tekutiny spolieha na gravitáciu, excentrický reduktor s plochým dnom zaisťuje úplné odvodnenie a zabraňuje nahromadeniu zvyškovej kvapaliny.


4. Aký je rozdiel medzi koncentrickou redukciou a PE excentrickou redukciou?

Aj keď sa na zmenšenie priemeru potrubia používajú koncentrické redukcie aj PE excentrické redukcie, zásadne sa líšia štruktúrou a funkciou:

• Základný štrukturálny rozdiel: Sústredné redukcie sú dokonale symetrické zrezané časti so stredovými osami ich dvoch koncov zarovnaných. PE excentrické redukcie majú na druhej strane odsadenú stredovú líniu a sú štrukturálne asymetrické, pričom jedna strana je rovná.


• Rozdiely v platných prevádzkových podmienkach: Koncentrické reduktory sú vhodné pre aplikácie, kde sú vlastnosti tekutín menej kritické alebo kde k zmene priemeru potrubia dochádza primárne vo vertikálnom smere (ako sú stúpačky). PE excentrické redukcie sú na druhej strane navrhnuté tak, aby riešili špecifické problémy dynamiky tekutín horizontálnych potrubí a sú špecializovaným riešením na riešenie problémov sedimentácie a kavitácie.


• Vplyv na tekutiny: Pri horizontálnej inštalácii môžu konštrukčné chyby v koncentrických potrubiach viesť k nerovnomerným prietokom a vytvárať priestory v hornej časti, kde sa môže hromadiť plyn, alebo oblasti v spodnej časti, kde sa môže ľahko vytvárať sediment, čím sa zvyšuje frekvencia údržby systému a prevádzkové riziká.


  Porovnanie funkcií	Sústredný reduktor	PE excentrická redukcia
  Stredová čiara	Stredové čiary dvoch koncov rúr sa zhodujú (koaxiálne).	Stredové čiary dvoch koncov rúr sú posunuté (nekoaxiálne).
  Tvar	Symetrický tvar zrezaného tvaru.	Vyznačuje sa asymetrickým zúžením s jednou stranou plochou.
  Výhody inštalácie	Používa sa na vertikálnu inštaláciu potrubia alebo redukciu potrubia na krátku vzdialenosť.	Môže byť inštalovaný v horizontálnych potrubiach, aby sa eliminovali problémy so sedimentáciou a kavitáciou.
  Fluid Effects	Môže ľahko vytvárať vzduchové vrecká na vrchu (horizontálne) alebo sedimentačné oblasti na dne (horizontálne).	Splachovací dizajn optimalizuje distribúciu tekutiny a znižuje prietokový odpor.
  Použiteľné kvapaliny	Používa sa na čisté plyny alebo čisté kvapaliny.	Je vhodný pre kvapaliny obsahujúce pevné častice, kaly alebo tie, ktoré sú náchylné na tvorbu plynov.

5. Aké sú výhody PE excentrických reduktorov?

Výber PE excentrických redukcií nie je len o splnení konštrukčných špecifikácií; je to tiež dlhodobá investícia do celého potrubného systému. Medzi výhody patrí:

• Predĺžená životnosť zariadenia: Účinným odstránením kavitácie na sacom vstupe čerpadla sa výrazne zníži kavitačné poškodenie obežného kolesa čerpadla a vnútornej komory, čím sa výrazne predĺži životnosť drahých zariadení.


• Znížené prevádzkové náklady: Zabránením usadzovaniu a upchávaniu pevných častíc sa skracuje preplachovanie potrubia, odkalovanie a prestoje pri údržbe, čím sa zlepšuje účinnosť a spoľahlivosť systému.


• Vysoká účinnosť prenosu tekutín: Dizajn s plynulým prechodom minimalizuje turbulenciu tekutiny, znižuje tlakovú stratu a zaisťuje hladký prenos tekutiny.


• Vynikajúca odolnosť: Použitý PE materiál ponúka vynikajúcu odolnosť proti opotrebeniu a chemickú stabilitu, čo zaisťuje dlhodobú prevádzku v drsnom prostredí.



6. Kedy mám použiť PE excentrickú redukciu a kedy koncentrickú redukciu?

Rozhodnutie o výbere by malo prísne dodržiavať charakteristiky kvapaliny a orientáciu inštalácie potrubia:

• Výber PE excentrickej redukcie:
  • V horizontálnych potrubiach, keď sa prepravujú tekutiny obsahujúce pevné častice, kaly alebo tekutiny s vysokou viskozitou, je nevyhnutná inštalácia s plochým dnom.


  • V horizontálnych potrubiach pri pripájaní k saciemu otvoru čerpadla alebo iného zariadenia citlivého na akumuláciu plynu je nevyhnutná inštalácia na plochú hornú časť.


• Výber koncentrického reduktora:
  • Vo vertikálnych potrubiach, bez ohľadu na to, či prúdi nahor alebo nadol, vplyv gravitácie zaisťuje relatívne rovnomerné rozloženie prúdu, takže postačuje koncentrický reduktor.


  • V horizontálnych potrubiach, pri doprave čistých tekutín bez sedimentov a kvapalín náchylných na plyn (ako je určitá čistá voda alebo vzduch) a keď strata tlaku pri výmene potrubia nie je problémom, je PE excentrický reduktor nekompromisným štandardom.



Stručne povedané, pre akúkoľvek horizontálnu výmenu potrubia, ktorá zahŕňa čistotu kvapaliny, ochranu čerpadla a odvodnenie potrubia, je PE excentrická redukcia nekompromisným štandardom.

7. Ako určím stredovú líniu PE excentrickej redukcie?

Počas inštalácie na mieste je zaistenie správnej orientácie PE excentrických reduktorov rozhodujúce pre zabránenie konštrukčným zlyhaniam. Toto zvyčajne nie je záležitosťou výpočtu geometrickej stredovej čiary, ale skôr otázkou funkčného umiestnenia:

Princíp polohovania: Funkcia určuje splachovanie.

• Zabránenie sedimentácii: Ak je cieľom zabrániť usadzovaniu pevných častíc, uistite sa, že rovná strana tvarovky je v spodnej časti potrubia. Počas inštalácie použite nástroj, ako je vodováha, aby ste presne zarovnali spodné vnútorné steny redukcie a rovnú časť potrubia.


• Odstránenie vzduchových vreciek: Ak je cieľom zabrániť hromadeniu plynu v hornej časti, uistite sa, že rovná strana tvarovky je v hornej časti potrubia. Toto je rozhodujúce pri pripojení k saniu čerpadla.



Správna inštalácia zaisťuje, že armatúra môže plne vykonávať svoju funkciu optimalizácie prietoku, čím sa maximalizuje spoľahlivosť a životnosť celého PE potrubného systému.

8. Aké sú spôsoby pripojenia excentrických redukcií PE?

Ako kľúčový komponent v potrubnom systéme, výkonnostné výhody PE excentrických reduktorov (eliminácia vzduchových vreciek a zabránenie usadzovaniu) vyžadujú spoľahlivé a odolné spojenia, aby sa plne využili ich výhody. Technológia spájania rúr z polyetylénu (PE) je jadrom moderného potrubného inžinierstva a kvalita spojenia má priamy vplyv na utesnenie, tlakovú únosnosť a životnosť celého systému.

1. Hot-Melt Butt Fusion: Prvá voľba pre silu a hospodárnosť

Hot-Melt Butt Fusion je najbežnejšie používaná a najhospodárnejšia spojovacia technológia pre PE rúry, obzvlášť vhodná pre PE excentrické redukcie s veľkým priemerom. Tento spôsob spojenia ohrieva a natlakuje potrubné tvarovky a konce rúrok, čo spôsobí ich roztavenie a opätovné spojenie, čím sa vytvorí jediný integrálny spoj s vlastnosťami konzistentnými so základným materiálom.

2. Elektrofúzia: Ideálna voľba pre vysokú spoľahlivosť a zložité prostredia

Elektrofúzia využíva vykurovací drôt vložený do elektrofúznej armatúry (ako je excentrický reduktor) na generovanie tepla, čím sa roztopí kontaktná plocha medzi armatúrou a rúrkou. Chladenie vytvára tesné spojenie.

3. Prírubové pripojenie: Most na pripojenie rôznych materiálov a zariadení

Prírubové pripojenie je štandardná metóda na pripojenie PE excentrických reduktorov ku kovovým rúrkam, ventilom, čerpadlám alebo inému zariadeniu bez PE. Toto spojenie používa pár prírub, tesnenie a sadu skrutiek na vytvorenie mechanického tesnenia.
