PE potrubné tvarovky 45° koleno: všetky kľúčové informácie, ktoré potrebujete vedieť?

1.Čo je to PE potrubné tvarovky 45° koleno?

1.1 Základná definícia a materiálové základy

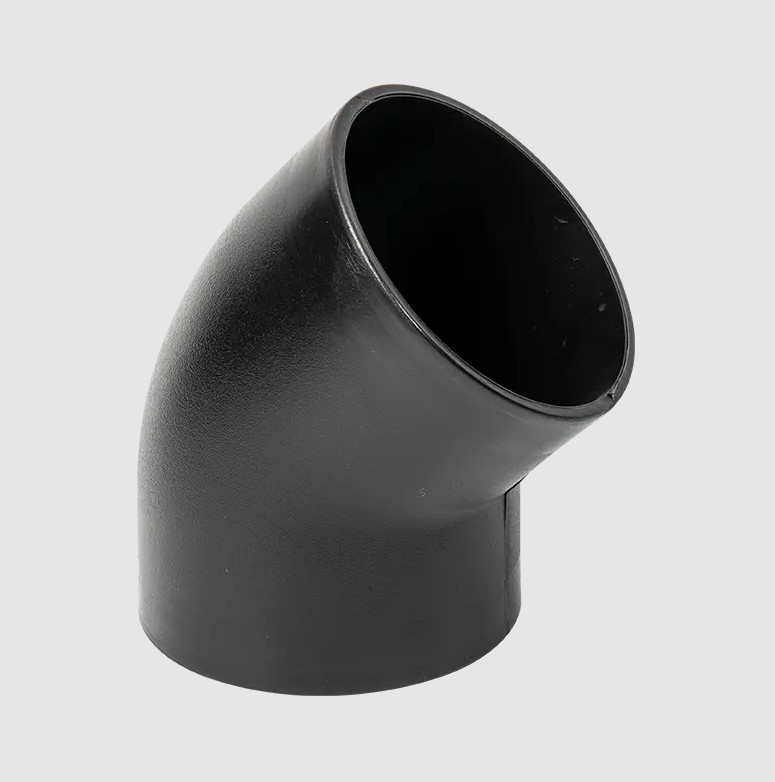

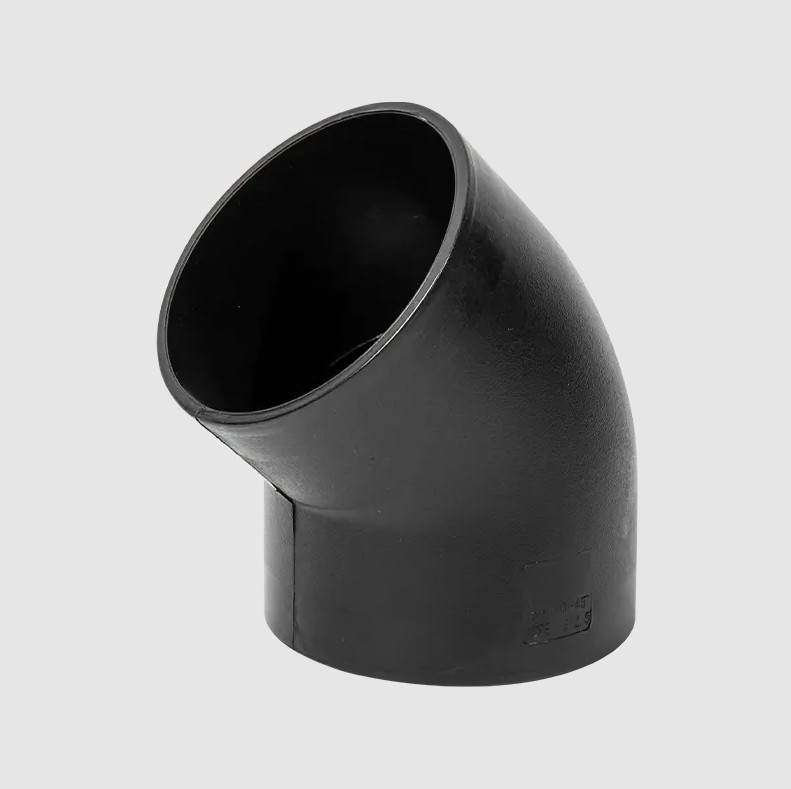

A PE potrubné tvarovky 45° koleno je špecializovaný potrubný konektor vyrobený z polyetylénu vysokej hustoty (HDPE) alebo polyetylénu strednej hustoty (MDPE), ktorý sa používa na dosiahnutie 45-stupňového uhla v potrubnom systéme. Je kritickým komponentom polyetylénových (PE) potrubných systémov, navrhnutých tak, aby minimalizovali straty energie a hydraulické rázy pri zmene smeru tekutín.

Výnimočné vlastnosti PE dávajú kolenám 45° tieto kľúčové výhody: silná odolnosť proti korózii, vynikajúca odolnosť proti praskaniu mrazom pri nízkych teplotách, nízka hmotnosť a vysoká pevnosť a vynikajúca odolnosť proti nárazu. Tieto vlastnosti zaisťujú, že PE potrubné fitingy 45° kolená si zachovávajú dlhodobý stabilný výkon, aj keď sú zakopané pod zemou, v horúcom a vlhkom prostredí alebo pri preprave drsných chemických médií, čo z nich robí ideálnu alternatívu k tradičným kovovým kolenám.

1.2 Výrobné normy a techniky pripojenia

Výroba PE potrubných tvaroviek 45° koleno sa vo všeobecnosti riadi medzinárodnými a domácimi normami, ako sú ISO 4427 a GB/T 13663, aby sa zabezpečilo, že ich rozmerová presnosť a tlakové triedy spĺňajú konštrukčné požiadavky.

Medzi hlavné spôsoby pripojenia patria:

• Butt Fusion: Vhodné pre rúry s väčším priemerom. Zahriatím kolena a koncov rúr do roztaveného stavu sa rýchlo pritlačia k sebe a nechajú sa vychladnúť, čím sa vytvorí spoj s tesniacimi vlastnosťami a pevnosťou, ktorý sa rovná samotnej rúre.


• Elektrofúzia: Vyhrievací drôt je vložený do lakťa. Po zahriatí spojí povrchy kolena a potrubia dohromady a vytvorí vysoko spoľahlivé integrované spojenie. Toto pripojenie sa ľahko ovláda a ponúka konzistentnú kvalitu pripojenia.


2. Aké sú výhody používania PE potrubné tvarovky 45° koleno ?

Použitie PE potrubných tvaroviek 45° koleno v potrubných systémoch odráža komplexné zohľadnenie účinnosti, bezpečnosti a hospodárnosti v modernom inžinierskom dizajne.

2.1 Vynikajúca dynamika tekutín

Dizajn ohybu 45 stupňov je jeho najväčším technickým vrcholom. V oblasti riadenia tekutín platí, že čím plochejší je ohyb, tým nižší je koeficient lokálneho odporu (hodnota K) generovaný počas prúdenia tekutiny. V porovnaní s ostrými 90-stupňovými kolenami môžu PE 45-stupňové lakte:

• Minimalizujte stratu hlavy: Znížte turbulencie a vírivé prúdy v potrubí, čím sa zníži trenie a nárazy v ohybe, čím sa zlepší účinnosť dopravy.


• Znížte spotrebu energie čerpacej stanice: Nižšia hydraulická strata znamená menší odpor, ktorý musí čerpacia stanica alebo kompresor prekonávať, čo priamo znižuje dlhodobé prevádzkové náklady potrubného systému.


• Účinne potláča vodné rázy: Hladké vychýlenie prúdu vody tlmí tlakové rázové vlny generované náhlymi zmenami rýchlosti prúdenia, čím poskytuje dôležitú ochranu potrubiu a čerpadlu a ventilovému zariadeniu.



2.2 Dlhodobá životnosť a náklady na údržbu

Polyetylénový materiál zaisťuje dlhodobú spoľahlivosť lakťa. Jeho prirodzená odolnosť proti opotrebeniu spôsobuje, že sa opotrebováva oveľa pomalšie ako kovové rúry pri doprave médií obsahujúcich pevné častice (ako je kal a sediment). Okrem toho to znamená inherentná chemická inertnosť PE PE potrubné tvarovky 45° koleno sú odolné voči elektrochemickej korózii, dokonca aj v kyslom a alkalickom prostredí. Výsledkom je:

• Predĺžená životnosť: Je možná životnosť viac ako 50 rokov, čo ďaleko prevyšuje životnosť mnohých tradičných materiálov.


• Znížená frekvencia údržby: Žiadna korózia, tvorba vodného kameňa a spoľahlivé tesnenie výrazne znižujú riziko netesností a upchatia, čím sa znižujú náklady na bežnú údržbu a opravy.


3. Aký je rozdiel medzi kolenami PE 45° a 90°?

Pri navrhovaní profesionálnych potrubných systémov závisí výber medzi 45° a 90° kolenami od priority riadenia prietoku. Ak je cieľom návrhu minimalizovať hydraulické straty a optimalizovať energetickú účinnosť systému, inžinieri uprednostnia použitie dvoch PE potrubné tvarovky 45° koleno s krátkou rúrkou na dosiahnutie otočenia o 90°. Aj keď to mierne zvyšuje náročnosť materiálu a inštalácie, dlhodobé výhody sú značné.

4. Znižuje PE 45° koleno prietok?

Odpoveď znie: 45° kolená v PE rúre vytvárajú lokálny odpor, ale tento odpor je medzi všetkými otočnými prvkami minimálny a oveľa menší ako vplyv 90° kolená na prietok.

Podľa klasickej Darcy-Weisbachovej rovnice alebo metódy ekvivalentnej dĺžky sa celková tlaková strata v potrubí skladá z pozdĺžnej straty (priame trenie potrubia) a lokálnej straty (odpor potrubia).

Funkcia 45° kolena: Jeho jemné otáčanie efektívne znižuje lokálny stratový koeficient. To znamená, že pri rovnakom tlaku a prietoku v systéme môže potrubný systém využívajúci 45° koleno udržiavať vyšší efektívny prietok.

Zabezpečenie prietoku: Namiesto „zníženia prietoku“ je presnejšie povedať, že maximalizuje prietok. Pri preprave vody na veľké vzdialenosti alebo presnej preprave chemikálií je to práve toto starostlivé zabezpečenie prietoku, ktoré robí 45° kolená v PE potrubiach kritickým konektorom pre optimalizáciu výkonu systému.

5. Aké sú využitie 45° kolená v PE rúrach? (Základné aplikácie a priemyselná hodnota)

PE potrubné tvarovky 45° koleno , s ich vynikajúcim výkonom a spoľahlivým tesnením, sú široko používané v odvetviach vyžadujúcich najvyššiu úroveň spoľahlivosti a účinnosti:

• Mestská a mestská infraštruktúra:
  • Systémy zásobovania vodou: Používa sa na kontrolu tekutín v mestských hlavných a vedľajších potrubiach, čím sa zabezpečuje hladký prietok vody a znižuje sa riziko prasknutia potrubia.


  • Preprava plynu: Ako bezpečný konektor v polyetylénových plynovodoch spoľahlivo menia smerovanie plynovodov a zaisťujú bezpečnosť mestského zásobovania plynom.


• Priemyselný a chemický priemysel:
  • Preprava korozívnych médií: Vďaka vynikajúcej odolnosti PE proti korózii sú vhodné pre potrubia prepravujúce chemické kvapaliny, ako je kyselina chlorovodíková a kyselina sírová. 45° kolená zaisťujú efektívnosť v zložitých rozvodoch potrubí.


  • Preprava hnojovice a hlušiny: Ich odolnosť proti opotrebeniu z nich robí ideálnu voľbu pre banskú dopravu a predlžuje životnosť rúr vo vysoko abrazívnych prostrediach.


• Poľnohospodárstvo a zavlažovanie:
  • Vodou úsporné zavlažovacie systémy: Používajú sa vo veľkých sieťach na zavlažovanie poľnohospodárskej pôdy a záhrad a dosahujú presnú distribúciu vody prostredníctvom účinného riadenia tekutín, čím šetria vodné zdroje.


• Zemné tepelné čerpadlá a projekty na ochranu životného prostredia: Používa sa na odklonenie a spájanie podzemných potrubí, ich odolnosť voči nízkym teplotám a spoľahlivé tesnenie zaisťujú dlhodobú stabilnú prevádzku systému.



45° PE potrubné koleno je spojka jadra pre efektívnu, spoľahlivú a dlhodobú prevádzku v moderných potrubných systémoch. Nie je to len fyzický komponent pre rozvodné potrubia, ale aj kľúčový prvok v inžinierskom dizajne, ktorý vyvažuje riadenie toku, energetickú optimalizáciu a nákladovú efektívnosť.

6. Ako správne nainštalovať a pripojiť 45° PE rúrkové koleno?

Kvalita montáže 45° PE potrubného kolena priamo určuje prevádzkovú bezpečnosť a utesnenie celého potrubného systému. Správne pripojenie je rozhodujúce pre zabránenie budúcim únikom a poruchám. Najbežnejšie používané profesionálne spojovacie techniky sú tepelné fúzie (vrátane tupého a zásuvkového) a elektrické fúzie.

6.1 Butt Fusion (vhodné pre rúry s veľkým priemerom)

Tupá fúzia je jednou z najbezpečnejších metód spájania PE rúr a kolien. Spojuje armatúru a rúrku do jedného kusu a poskytuje vynikajúce utesnenie.

• Príprava a vyrovnanie: Zaistite PE 45° koleno a PE rúrku, ktorá sa má pripojiť k rámu tavného stroja, pričom zaistite vyrovnanie osí s odchýlkou maximálne 10 % hrúbky steny.


• Frézovanie: Na frézovanie koncov kolena a rúry použite frézu, kým oba konce nebudú ploché, hladké a kolmé na os, čím vzniknú súvislé triesky.


• Zahrievanie a udržiavanie tepla: Umiestnite ohrievaciu platňu (zvyčajne pri 200 °C až 220 °C) medzi dva konce a použite mierny tlak, aby boli konce pevne zarovnané. Táto fáza je kritická, zabezpečuje rovnomerné zahrievanie a formovanie príruby, čím sa dosahuje úplné roztavenie materiálu.


• Vybratie platne a stlačenie: Rýchlo odstráňte vyhrievaciu platňu a okamžite použite predpísaný tlak spoja. Tento tlak sa musí udržiavať stabilne, aby sa zabezpečila primeraná difúzia a spojenie roztavených materiálov.


• Chladiaci a udržiavací tlak: Udržujte tlak v kĺbe (t. j. udržujte tlak) počas špecifikovaného času. Uvoľnite rám stroja až po prirodzenom ochladení spoja na stanovenú teplotu.



6.2 Elektrická fúzia (platí pre rôzne priemery a zložité pracovné podmienky)

Elektrofúzia využíva vopred zabudované vykurovacie drôty v armatúrach na roztavenie kontaktnej plochy medzi kolenom a rúrkou, čím sa vytvorí spoľahlivé spojenie. Ponúka jednoduchú obsluhu a vysokú spoľahlivosť.

• Čistenie a škrabanie: Toto je najkritickejší krok v elektrickej fúzii. Pomocou špecializovaných nástrojov dôkladne odstráňte vrstvu oxidu (škrabanie) z oblasti hrdla a hrdla 45° kolena PE tvarovky, aby ste zabezpečili čistý spojovací povrch.


• Umiestnenie armatúry: Oškrabanú rúru vložte do 45° kolena PE tvarovky a zaistite polohovacím prípravkom, aby sa zabezpečila rovnomerná medzera medzi rúrou a tvarovkou bez napätia.


• Výkon vykurovania: Pripojte elektrickú tavnú zváračku a zadajte alebo nastavte parametre ohrevu ako napätie a čas podľa čiarového kódu na armatúre. Keď je privedené napájanie, vnútorný vykurovací drôt sa zahrieva, roztaví polyetylénový materiál a vyplní medzeru.


• Chladenie a údržba: Po pripojení elektrického prúdu musí byť tvarovka prirodzene chladená podľa špecifikovaného času chladenia. Počas tejto doby sa kĺb nesmie hýbať ani sa ho dotýkať. Až po ochladení môže spojenie dosiahnuť požadovanú pevnosť a tesnosť.



7. Aké sú bežné poruchy PE 45° kolena?

Hoci PE potrubné tvarovky 45° koleno ponúkajú vynikajúcu životnosť a odolnosť proti korózii, nesprávna prevádzka alebo faktory prostredia môžu stále spôsobiť niektoré bežné poruchy počas inštalácie a dlhodobého používania.

7.1 Poruchy inštalácie a pripojenia (vedúce predovšetkým k netesnostiam)

7.2 Dlhodobé poruchy prevádzky (ovplyvňujúce bezpečnosť systému)

Pochopením týchto bežných porúch používatelia nielenže lepšie pochopia obmedzenia PE potrubných tvaroviek 45° koleno, ale prijmú aj proaktívnejšie preventívne opatrenia počas inštalácie a údržby, čím sa zabezpečí dlhodobá stabilná prevádzka a účinnosť regulácie tekutín potrubného systému.
