Prečo PE potrubia netečú?

V modernom priemysle a výstavbe mestskej infraštruktúry, či už ide o vysokotlakové plynovody, komunálne vodovodné siete alebo špecializovanú dopravu tekutín, zostáva kvalita PE potrubných spojov extrémne vysoká. Tradičné mechanické spojenia alebo jednoduché metódy tavenia za tepla často nedokážu úplne eliminovať netesnosti počas dlhodobej prevádzky, najmä v zložitých podzemných prostrediach a vystavených kolísaniu prostredia. Práve na tomto pozadí PE elektrosvorky na zváranie , s ich špičkovou "bezúnikovou" elektrofúznou technológiou, sa stali revolučným riešením pre pripojenie potrubí, ktoré postupne stanovuje nové priemyselné štandardy.

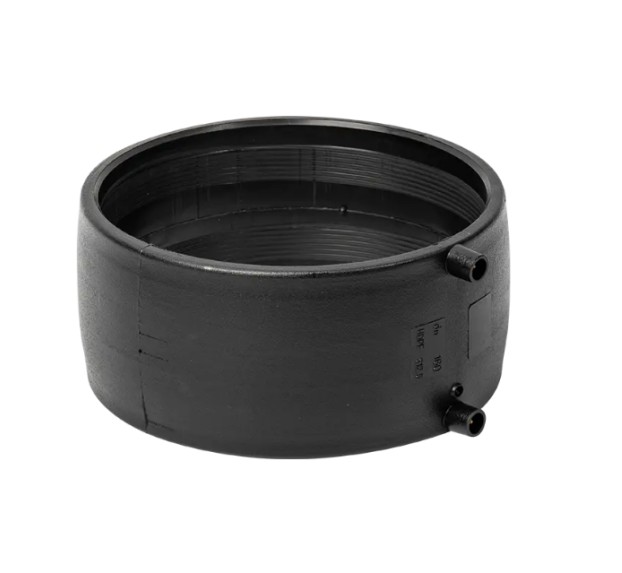

PE elektrofúzna objímka (polyetylénová elektrofúzna spojka) je tvarovka špeciálne navrhnutá na spájanie polyetylénových (PE) rúrok. Jeho najvýraznejším znakom je vysokoodporový vykurovací drôt presne zapustený do vnútornej steny svorky.

Jeho základná funkcia

Jeho hlavnou funkciou je využiť vysokú teplotu generovanú prúdom na pripojenie svorky k vonkajšej stene pripájanej PE rúrky na molekulárnej úrovni. Keď sa na svorku aplikuje špeciálny elektrofúzny zvárací stroj, zahrievací drôt sa zahrieva a rýchlo spája PE materiály v kontaktnej oblasti. Počas tohto procesu molekulárne reťazce PE v konektore prechádzajú vzájomným prepojením, difúziou a zosieťovaním. Po ochladení a stuhnutí sa spoj a teleso rúry stanú nepostrehnuteľným, úplne homogénnym celkom. To znamená, že životnosť spoja, pevnosť a odolnosť proti korózii sú úplne rovnaké ako u materiálu potrubia, čím sa zásadne eliminuje riziko zovretia potrubia a netesnosti spôsobené rozdielmi materiálov alebo starnutím tesnenia.

Spoľahlivosť elektrofúznej technológie vychádza z jej presne riadeného princípu činnosti, ktorý zase prináša mnohé významné kľúčové výhody:

Prevádzkový princíp

Celý proces prebieha podľa presného cyklu. Najprv inštalatér dôkladne vyčistí a zoškrabe oblasť spoja potrubia (až po vrstvu oxidu). Potom sa do potrubia vloží rúrková svorka a zvárací stroj naskenuje čiarový kód na svorke. Zváračka automaticky rozpozná a vykoná prednastavený prúd a parametre. Vykurovací drôt generovaný prúdom ohrieva potrubie, vedie teplo a spôsobuje, že PE materiál sa pod určitým tlakom spojí. Po ochladení sa molekuly zarovnajú a nakoniec vytvoria PE rúrkový spoj s extrémne silnou pevnosťou v ťahu.

Hlavné výhody

• Mimoriadne spoľahlivé a pevné: Tým sa dosiahne fúzia na molekulárnej úrovni medzi potrubnou armatúrou a potrubím, výsledkom čoho je spojenie, ktoré je ešte pevnejšie ako samotné potrubie a úplne eliminuje netesnosti spôsobené starnutím a zlyhaním tesnení, O-krúžkov a iných komponentov.


• Štandardizované a sledovateľné stavebné operácie: Moderné elektrofúzne zváracie stroje často obsahujú možnosti zaznamenávania údajov. Toto automaticky riadi napätie a čas počas procesu zvárania, čím sa eliminujú artefakty, ktoré sa môžu vyskytnúť pri tradičnej ručnej prevádzke. Všetky parametre zvárania, časy a výsledky sa zaznamenávajú, čím je zabezpečená sledovateľnosť kvality projektu.


• Vynikajúca adaptabilita na zložité prostredia: V poslednej dobe sa pri zváraní na tupo tavným tavením, ktoré si vyžaduje vysoké vyrovnanie rúr a podlieha zvýšeným vplyvom vetra, piesku a teploty, PE elektrické tavné svorky ponúkajú vynikajúcu odolnosť voči vonkajšiemu prostrediu počas inštalácie, vďaka čomu sú obzvlášť vhodné pre zložité pracovné podmienky, ako sú stiesnené, preplnené priestory alebo výkopy kanálov.



V skutočných technických aplikáciách poskytujú PE elektrické tavné svorky presné riešenia niekoľkých kľúčových bolestivých bodov tradičnej inštalácie rúr:

Riešenie problému nekonzistentnej kvality

Tradičné metódy zápasia s konzistentnými skúsenosťami pracovníkov, presnosťou zarovnania a teplotou ohrevu. Elektrické zváracie svorky automaticky riadia parametre zvárania, minimalizujú kľúčové premenné kvality a zaisťujú konzistentnú a vysoko stabilnú kvalitu spojenia.

Riešenie problému práce v stiesnených priestoroch

Tradičné zariadenia na zváranie na tupo sú objemné a vyžadujú si dostatočnú pracovnú plochu. Elektrické príchytky a zváračky rúr ponúkajú flexibilnú prevádzku, vďaka čomu je inštalácia rúr v suterénoch, tuneloch alebo existujúcich vežiach hračkou.

Vyriešte rýchle a seizmické požiadavky potrubia

Spoj vytvorený elektrickým fúznym spojením má dobrú flexibilitu, ktorá dokáže efektívne absorbovať agilitu spôsobenú sadnutím základov, teplotnými zmenami alebo menšími zemetraseniami a výrazne zvýšiť seizmickú odolnosť a dlhodobú injektáž celého potrubného systému.

Aj keď je samotná technológia elektrofúzie vysoko spoľahlivá, v skutočnej prevádzke je malý počet únikov potrubných svoriek často výsledkom zanedbania konštrukčných špecifikácií.

Nedostatočná príprava povrchu potrubia

To môže byť príčinou odpojenia. Ak oxidová vrstva na povrchu rúry (vrstva, ktorá chráni PE rúru pred starnutím) nie je pred pripojením dôkladne zoškrabaná špeciálnou škrabkou, alebo ak v oblasti spoja zostane nečistota, olej alebo uzemňovací materiál, môže to viesť k nedostatočnému kontaktu a studenému zvaru, čo môže spôsobiť netesnosti.

Čas je rozhodujúci

Po zváraní potrebuje PE materiál nejaký čas na úplné ochladenie a stuhnutie, čím opäť získa svoju plnú mechanickú pevnosť. Pri predčasnom pohybe potrubia, alebo pri pôsobení vonkajších síl na spoj alebo pri vykonávaní tlakových skúšok počas tohto konečného chladiaceho obdobia (zvyčajne presne špecifikovaného), môže dôjsť k poškodeniu spoja, ktorý je ešte v plastickom stave, čo vedie ku skratu.

Parametre zvárania alebo prevádzka napájacieho zdroja

Použitie nekompatibilných parametrov zvárania (napríklad nesprávny čas zvárania) alebo vynútenie spojenia s extrémne nestabilným napájacím napätím môže ovplyvniť presné zahrievanie a predhrievanie vykurovacieho drôtu.

Prísne dodržiavanie štandardizovaného procesu „čistenie“ → škrabanie → zarovnanie → zváranie → „dostatočné chladenie“ je preto kľúčom k zabezpečeniu úspešného spojenia s PE elektrickou tavnou svorkou.

Počas opravy a údržby potrubia sa technici často pýtajú: Môžu sa spoje svoriek PE elektrických tavných rúr znovu zataviť?

Odvetvové predpisy a technické normy poskytujú odpoveď: prísne zakázané.

Spony PE rúr sú určené na okamžité, nepriame tavenie. Opätovné spojenie hotového spoja môže mať nasledujúce vážne následky:

• Tepelné namáhanie a degradácia materiálu: PE materiál vytvoril stabilnú štruktúru počas počiatočného procesu pripojenia a chladenia. Opätovné zahrievanie môže spôsobiť lokálne prehriatie, čo má za následok nadmerné tepelné namáhanie alebo degradáciu štruktúry PE polyméru, čo vedie k degradácii vlastností materiálu a obnoveniu pevnosti v oblasti spoja.


• Porucha vykurovacieho drôtu: Vykurovacie drôty sú určené na presné, jednopriechodové vykurovanie. Opätovné napájanie vykurovacieho drôtu môže mať za následok nerovnomerné rozloženie tepla, čiastočné vyhorenie alebo nemožnosť dosiahnuť rovnomerné zahrievanie, čo úplne naruší kvalitu spoja.



Preto, ak sa vyskytnú nejaké problémy s inštalovaným PE elektrozváracím spojom, správnou metódou opravy je odrezať celý spoj a znovu ho pripojiť pomocou novej PE elektrozváracej spojky na zdravom mieste na potrubí. Tým je zaistená dlhodobá bezpečná a spoľahlivá prevádzka potrubného systému.

V oblasti technológie spájania polyetylénových (PE) rúr sú hlavnými a široko akceptovanými metódami zváranie na tupo a elektrotavné svorky PE. Aj keď obe dosahujú trvalé spojenia PE rúr, zásadne sa líšia v princípoch, aplikáciách a kontrole kvality spojenia, čo určuje ich odlišné úlohy v inžinierskych projektoch.

1. Rozdiely v princípoch a formách spojenia

2. Stavebné prostredie a požiadavky na vybavenie

Najväčší rozdiel medzi elektrofúziou a elektrofúziou spočíva v ich prevádzkovej flexibilite na stavenisku:

Obmedzenia lokality: Elektrofúzne potrubné svorky sú kompaktné, vyžadujú menej zarovnania, vďaka čomu sú obzvlášť vhodné pre presné a stiesnené priestory, prácu pod povrchom alebo v zložitých prostrediach, ako sú opravy potrubí, kde je nasadenie veľkých zariadení náročné.

Kompatibilita priemeru potrubia: Elektrické zváracie objímky ponúkajú významné výhody a stálu kvalitu na spájanie malých a stredne veľkých potrubí (napr. DN 20 až DN 315). Stroje na zváranie na tupo sú vhodnejšie pre hlavné konštrukcie rúr s veľkým priemerom.

Prevádzková zložitosť: Proces elektrickej fúzie je vysoko automatizovaný. Zvárač skenuje sekvenciu rúr a automaticky riadi parametre zvárania, čím sa výrazne znižuje závislosť na skúsenostiach pracovníkov a uľahčuje sa štandardizácia a sledovanie kvality. Na druhej strane fúzia na tupo si vyžaduje extrémne vysokú presnosť, reguláciu teploty ohrevu a tlaku a viac sa spolieha na skúsenosti operátora.

3. Kompenzácia nákladov a výnosov

Aj keď materiálové náklady na jednu svorku zvyčajne pokrývajú spotrebovanú energiu a straty potrubia počas procesu horúcej fúzie, celková účinnosť je často vyššia:

• Znížené riziko úniku: Elektrické fúzne spojenia ponúkajú vyššiu spoľahlivosť a štandardizáciu, výsledkom čoho sú extrémne nízke miery úniku počas dlhodobej prevádzky, čím sa znižujú náklady na údržbu a opravy v prípade modernizovaných verzií.


• Šetrí čas výstavby: Proces elektrického tavného pripojenia je kompaktnejší a efektívnejší, najmä v poľných oblastiach alebo oblastiach s vysokou premávkou, kde je možné ušetriť značné množstvo inštalácie potrubia a času na ceste.



Rúrky na zváranie za horúca uprednostňujú účinnosť a materiály a sú ideálne pre veľké priemery rúr a nákladovo efektívnu konštrukciu. PE elektrické tavné svorky , na druhej strane ponúkajú vysokú spoľahlivosť, prispôsobivosť zložitým prostrediam a sledovateľnú kontrolu kvality, vďaka čomu sú preferovanou voľbou pre komunálne potrubné siete, plynové systémy a projekty s vysokým štandardom.

Výhoda elektrotechnického systému PE nespočíva len vo vysokej spoľahlivosti priamych potrubných objímok, ale aj v rozsiahlej a komplexnej ponuke tvaroviek, ktoré zvládnu takmer všetky ohyby, zmeny priemerov, odbočky a funkčné požiadavky v tavných potrubných systémoch.

1. Základné pripojenie a armatúry na zmenu smeru

Elektrické priame potrubné svorky (spojky): Základ rovných potrubných spojov a najčastejšie používaná tvarovka, slúžiaca na spojenie dvoch PE rúr rovnakého priemeru.

Elektrofúzne lakte: Používa sa na zmenu smeru potrubia. Bežné príklady zahŕňajú 90° a 45° elektrické tavné kolená, ktoré sa používajú na dosiahnutie horizontálnych alebo vertikálnych ohybov v mostoch.

Elektrofúzne odpaliská (rovnaké/zmenšujúce sa): Používa sa na rozvetvenie potrubia.

Tričká rovnakého priemeru: Dostupné v troch priemeroch.

Zmenšenie tričiek: Dostupné pre hlavné vedenia a podporné veže s rôznymi priemermi, ktoré spĺňajú požiadavky na prietok alebo rozloženie tlaku.

Elektrofúzne redukcie: Používa sa na pripojenie rúrok rôznych priemerov, čím sa dosiahne hladké, stupňovité spojenie.

Elektrofúzne koncovky: Používa sa na utesnenie alebo dočasné upchanie na zabezpečenie tesnosti potrubných systémov.

2. Sedlá a potrubné armatúry so špeciálnou funkciou

Sedlá sú základnými produktmi používanými v elektrofúznej technológii na riešenie prevádzkových otvorov potrubia, rozvetvenia alebo núdzových opráv, čo demonštruje obrovskú aplikačnú hodnotu elektrofúzie:

Elektrofúzne sedlá vodnej/plynovej vetvy: Používa sa na vytvorenie novej odbočky z hlavného vedenia bez narušenia prevádzky hlavného vedenia. Obsahujú vnútorné rezacie čepele, ktoré umožňujú otvorenie novej rúry pomocou nástroja po zváraní.

Elektrofúzne vypínacie sedlá: Používa sa na dočasné zablokovanie alebo obmedzenie prietoku počas núdzových opráv na plynových alebo kvapalinových potrubiach. Sú bezpečnostným nástrojom pre tlakové operácie a núdzové opravy.

Elektrofúzne prechodové armatúry: Používa sa na pripojenie PE potrubí k iným materiálom (ako je oceľ, liatina a meď). Tieto tvarovky majú zvyčajne na začiatku elektrofúzny PE konektor a na druhom konci kovový závitový alebo prírubový konektor.

Elektrofúzne ventily/Elektrofúzne spojovacie ventily: Niektoré špičkové ventily sú navrhnuté s elektrofúznymi spojmi, ktoré umožňujú ich inštaláciu priamo na PE ventily pomocou elektrofúzie, čím sa zabezpečí vysoko tesné tesnenie medzi ventilom a potrubím.

Tento komplexný a vysoko špecializovaný rad PE elektrofúznych tvaroviek umožňuje inžinierom navrhovať a inštalovať moderné PE potrubné spojovacie systémy, ktoré spĺňajú rôzne komplexné prevádzkové podmienky a vysoké bezpečnostné štandardy.
